產品標準及適用范圍：
倍容量復合材料芯鋁絞線執行企業標準Q/OKYK 012-2008。 本產品廣泛適用于高電壓、高海拔、大跨越、長距離、大容量、重冰區等架空輸電線路。本產品不僅在超高壓特高壓輸電、石油工業、海洋開發等民用領域用途廣泛，而且具有重大的軍事用途。
使用特性：
導線允許最高工作溫度為150℃。2、導線的最小彎曲半徑為50D.
產品詳細介紹：

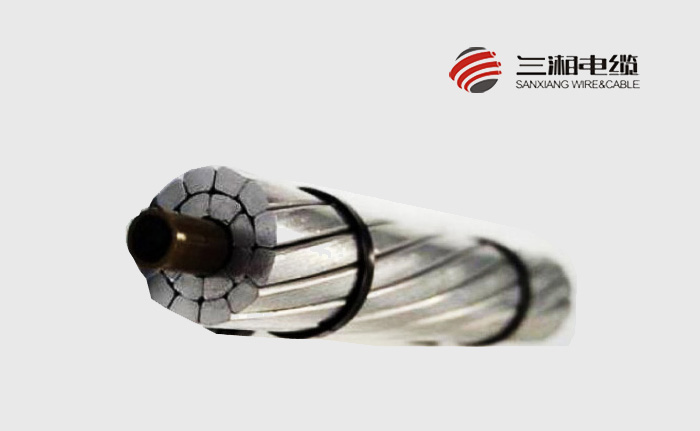

倍容量復合材料芯鋁絞線JXRL/FH充分發揮了有機復合材料的特長，與現有的各種架空導線相比，具有強度高、線損低、電導率高、弧垂小、允許工作溫度高、載流量大、重量輕、耐腐蝕及使用壽命長等優點，即使在導線載流量增加，導線溫度提高以后，導線的運用仍是安全可靠的，從而實現了電力傳輸?shù)墓?jié)能、環保與安全,其具體特點如下。
1.強度高
一般鋼絲的抗拉強度為1240MPa,高強度鋼絲為1410MPa,而倍容量復合材料芯鋁絞JXRL/FH的碳纖維和玻璃纖維混合固化芯棒，其抗拉強度最小值可達到2150MPa ,分別為前兩者的1.73倍和1.52倍。如芯線直徑為6.5MM的碳纖維和玻璃纖維混合芯的抗拉強度達2500MPa,比一般鋼芯的抗拉強度高一倍，比高強度鋼芯的抗拉強度高77%左右。因倍容量復合材料芯鋁絞線JXRL/FH的結構形式較為創新，因此有利用提高接續管、耐張線夾與導線的壓接強度。
2.線損低、導電率高
由于倍容量復合材料芯鋁絞線JXRL/FH不存在鋼絲材料引起的磁滯損耗熱效應，而且在輸送相同負荷的條件下，具有更低的運行溫度，可以減少輸電損失約6%左右。另外，倍容量復合材料芯鋁絞線JXRL/FH的外層由梯形截面軟鋁形成的外表面遠比傳統的鋼芯鋁絞線LGJ表面光滑，提高了導線表面粗糙系數，有利于提高導線的電暈起始電壓，減少電暈損失，降低電暈噪聲和無線電干擾水平。再者，由于外層為梯形截面軟鋁，與相同直徑的鋼芯鋁絞線LGJ相比外層纏繞的導電鋁更多，提高了導線的電導率。
3.弧垂小
碳纖維芯的線膨脹系數低（1.6*10-6/℃），約為普通剛芯線膨脹系數（11.5*10-6/℃）的1/7，倍容量復合材料芯鋁絞線JXRL/FH與常規導線相比具有顯著的低馳度特性。在相同的實驗條件下，溫度從26.1℃上升到183℃時，常規鋼芯鋁絞線LGJ的弧垂236mm增加到1422mm，提高了5倍，而倍容量復合材料芯鋁絞線JXRL/FH的弧垂僅從198mm增加到312mm，提高僅0.58倍。倍容量復合材料芯鋁絞線JXRL/FH弧垂的變化量僅為常規鋼芯鋁絞線LGJ的9.6%，即在高溫條件下，倍容量復合材料芯鋁絞線JXRL/FH的弧垂變化量不到鋼芯鋁絞線LGJ的1/10。由于倍容量復合材料芯鋁絞線JXRL/FH在高溫條件下的低弧度特性，能有效減少架空線的空間走廊，提高導線高溫運行的安全性和可靠性。
4.允許工作溫度高，載流量大
通過試驗研究發現，在相同的載流量時，倍容量復合材料芯鋁絞線JXRL/FH比鋼芯鋁絞線LGJ溫度低、弧垂小。由于弧垂很小，倍容量復合材料芯鋁絞線JXRL/FH可以承載更大的電流；在相同的運行溫度時，倍容量復合材料芯鋁絞線JXRL/FH的允許載流量比鋼芯鋁絞線LGJ大，在達到允許運行溫度時，其允許載流量是鋼芯鋁絞線LGJ的2倍；在相同外徑時，倍容量復合材料芯鋁絞線JXRL/FH外層允許纏繞超過29%的導電鋁線，即倍容量復合材料芯鋁絞線JXRL/FH的鋁材截面為常規鋼芯鋁絞線LGJ的1.29倍，由于增加了導電面積，可提高載流量29%；在相同的鋁截面時，倍容量復合材料芯鋁絞線JXRL/FH的成品重量與常規的鋼芯鋁絞線LGJ相比輕10%-15%，因此，能夠利用現有路線結構替換導線達到增容目的。
5.重量輕
碳纖維復合芯材料的密度?。?.8g/m3），約為普通鋼芯密度（7.78g/m3）的1/4。倍容量復合材料芯鋁絞線JXRL/FH單位長度約為常規鋼芯鋁絞線LGJ的60%-80%，如常規鋼芯鋁絞線LGJ（240/55）單位長度重量為1.09kg/m（其中鋁材部分為0.651kg/m,鋼芯部分為0.439kg/m）,而倍容量復合材料芯鋁絞線JXRL/FH（218/28）為0.655kg/m(其中復合材料芯僅0.052kg/m),顯示了倍容量復合材料芯鋁絞線JXRL/FH重量輕的優點。計算表明由于導線自重的減輕使桿塔載荷減輕25%，因此，桿塔承載能力增加20%；導線重量減輕后可使桿塔高度降低，同時可使桿塔結構更趨緊湊，縮小基礎根開?？s短施工工期，節省線路綜合造價。倍容量復合材料芯鋁絞線JXRL/FH的滑輪通過試驗表明，倍容量復合材料芯鋁絞線JXRL/FH架線施工可以使用常規鋼芯鋁絞線LGJ用的放線滑輪。
6.耐腐蝕、使用壽命長
由于復合芯棒外表面包覆的是絕緣體的玻璃纖維層，芯棒與鋁股之間不存在接觸電位差，避免了諸如鋼芯鋁絞線LGJ的導體在通電時鋁線與鍍鋅鋼線之間的電化腐蝕問題，能保護鋁導體免受電腐蝕，同時該導線屬于自阻尼結構，具有優越的防振性。因此，有效地延緩了導線的老化，延長了導線的使用壽命。
|
